【駐車監視に必須】CX-5にドラレコ駐車監視用バッテリー取付

2020年1月15日にネットで購入して翌日午前中に届きました！

早急な発送ありがとうございます。
また、運送業者の方いつも感謝です。

箱を開けると本体と電源ケーブル（入力側、出力側）、そして取扱説明書が入っています。

大きさはこんな感じ。
（W150 × H40 × D147mm）

結構ずっしり重いです。
（約1100g）

助手席の下に置こうと思います。

まずは配線の端子加工です。
付属の入力ケーブル、出力ケーブルのギボシ取り付け作業をします。

ドラレコ取付時に付けたアクセサリー電源、バッテリー電源のヒューズ電源に接続できるようにオスメスを考えてギボシ加工します。

では取り付け作業に入ります。

助手席の下に置くので、まず助手席のスカーフプレートを外します。

スカーフプレートを外すと写真のようにカーペットを留めているファスナーがあるので外します。

するとこんな感じにカーペットを剥がすことができます。

ここは助手席のシート下です。パワーシートなどの配線がありますね。

剥がしたカーペットの内側に配線ガイド（この黄色い針金です）を通してこのあたりの穴があいているところから出します。

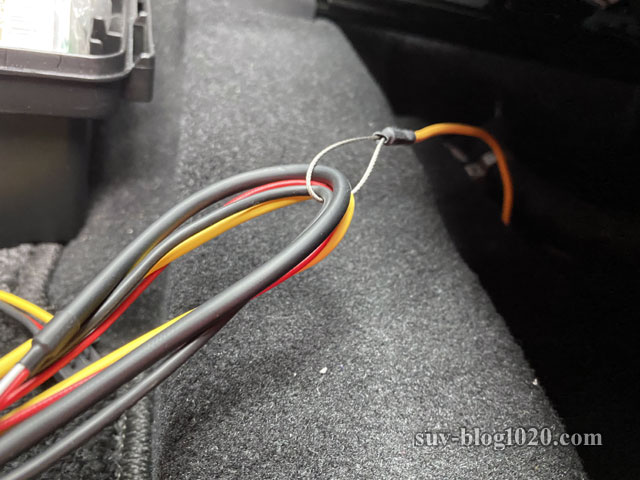

配線ガイドの輪っか部分に駐車監視用バッテリーの入力ケーブル、および出力ケーブルをひっかけて引っ張ります。

そして助手席シート下に入力、出力ケーブルのコネクタが残るようにしてギボシ側を先ほど剥がしたカーペットのあたりにもってきます。

入力ケーブル、および出力ケーブルのコネクタは駐車監視用バッテリーに接続します。
（すみません、写真は最初に電源を接続してテストした時の写真のようです）

駐車監視用バッテリーに入力、出力のコネクターを接続した写真です。

車体側から入力される電圧と電流がディスプレイに表示されます。
（LEDなので撮影したタイミングで数字が一部消えているように見えています。）

少しでも綺麗に見えるようにたまたま持っていた配線カバーを使ってみました。

とりあえずこんな感じで置けばよさそうです。

このようにヒューズボックス付近まで配線を引き回します。

こんな感じ。

あとはヒューズボックス付近のカバーを戻します。

助手席のドア側から入力電圧、電流が確認できるようにこのような向きで配置しました。

あとはスカーフプレートを戻せば完了です。
