2021モデル(10.25インチマツコネ)の MAZDA CX-5, CX-8に対応したテレビキットの取り付け作業記事です。

※2022年4月追記 2022年モデルの新型CX-5も同様に適合ですね。

cx8-tvkit-install-1

今回取り付けるテレビキットはこちらのデータシステム・UTV414Sになります。

ご自分で作業される方は参考にしてみてください。

※取付作業はあくまで自己責任でお願いいたします。

スポンサーリンク

作業手順

大まかな手順は以下通りです。

  1. 作業準備
  2. デコレーションパネルを外す
  3. マツコネを外す
  4. テレビキットを取り付ける
  5. マツコネユニット戻し&事前動作確認
  6. デコレーションパネルを戻す
  7. 動作確認

作業準備と注意事項

UTV414Sの説明書に、テレビキット装着時は必ずバッテリーのマイナス端子を外して作業してくださいと書かれていますので、それに従いバッテリーのマイナス端子を外します。
ただし、バッテリーのマイナス端子を外すと、作業後に以下の初期設定が必要になる場合がありますので注意事項として載せておきます。

バッテリーのマイナス端子を外す場合の注意事項

バッテリーのマイナス端子を外すと、i-stopやパワーウィンドウの初期設定が必要になる場合が
あります。

私の場合、i-stopは問題なかったのですが、パワーウィンドウがAUTO動作しなくなりました。
ただし簡単な初期設定操作で正常動作に戻りました。

作業後、パワーウィンドウの動作に異常がある場合

◆パワーウィンドウの初期設定
1.エンジンスイッチをONにする。
2.パワーウィンドウスイッチを押し、ウィンドウを全開にする。
3.パワーウインドスイッチ上方一杯まで引上げてウィンドウを全閉にし、その状態を約2秒以上保持する。(これだけです)

私がやった時は運転席の窓でこの処理をしたら助手席側もAUTO動作OKになりました。 リアの窓は左右それぞれでこの設定をやる必要がありました。

作業後、i-stopが正常に動作しない場合

◆i-stopの初期設定
これはネットで多くの方が書かれている設定内容になります。 (元々はマツダの整備情報だと思います) 大変申し訳ないのですが、私はi-stop問題がなくこの手順はやっていないためご質問にお答えすることはできませんので何卒ご了承ください。

1.バッテリーのマイナス端子を切離した状態で5分間以上経過させる。
2.電流センサのコネクタを切離す。
3.バッテリーのマイナス端子を接続し10秒以上待つ
4.電流センサのコネクタを接続する。
5.ブレーキを踏まずにエンジンスイッチをON (エンジン停止)にし15秒以上(1分以内)待つ。
6.i-stop表示灯(橙)の状態確認
i-stop OFFスイッチを約10秒間押し続けi-stop警告灯(橙)が点灯から消灯に切替わることを確認する。(i-stop警告灯(橙)が点滅又は点灯する場合は修理書参照)
7.エンジンスイッチをOFF にする。
8.ISC学習
1)ボンネットを閉じる。
2)エンジンを始動する。
3)電気負荷無しでエンジンを完全暖機する。
4)エンジンスイッチをOFF にする。
5)以下の手順を25秒間以内に実施する。
①エンジンスイッチをON (エンジン停止)にし、5秒以内にi-stop OFFスイッチを3秒間以上長押しする。(i-stop警告灯(橙)が点灯する)
②エンジンを始動する。
③i-stop OFFスイッチを1回長押しする
④i-stop警告灯(橙)が点灯から消灯に切替わることを確認する。 *消灯しない場合は修理書参照
6)エンジンスイッチをOFFにする。
9.エンジンを始動する。(i-stop動作の確認)
10. 車速4 km/h以上で走行し、車両を停止させi-stop制御によるエンジン停止、および再始動が行われるか確認する。
11.エンジンスイッチをOFFにする。

バッテリーのマイナス端子外し

上記の注意事項があることを理解したうえでバッテリーのマイナス端子を外します。

cx8-tvkit-install-2

作業時の傷防止対策

デコレーションパネルやマツコネを外した時に傷がつかないようにセンターコンソール部分とステアリングに大きめのタオルをかけておきます。

cx8-tvkit-install-3

デコレーションパネル外し

デコレーションパネルを外します。
※デコレーションパネルの外し方が分かる方は次のページへ飛んでください。

ロアデコレーションパネル外し

まず助手席側のドアを開けます。

グローブボックスを開けて、ロアデコレーションパネルの下の部分に指をかけて手前に引っ張って外していきます。割と簡単に外れますので左から右へ徐々にクリップを外していきます。

cx8-tvkit-install-4

外れたらエンジンSTART/STOPボタンのコネクタを外します。

cx8-tvkit-install-5

以上でロアデコレーションパネル外しは完了です。超簡単です。

アッパーデコレーションパネル外し

次にアッパーデコレーションパネルを外します。

ロアデコレーションパネルを外すとこの辺に指がかかりますので手前に引っ張って外していきます。

cx8-tvkit-install-6

こちらも左から右へ徐々にクリップを外していきます。
アッパーデコレーションパネルの上側も引っ張りながら外します。

cx8-tvkit-install-7

↓この右端のあたりはメーターのフードとクリップ共締めになっているので気を付けて外します。
メーターフードを抑えながらアッパーデコレーションパネルを引っ張る感じです。

cx8-tvkit-install-8

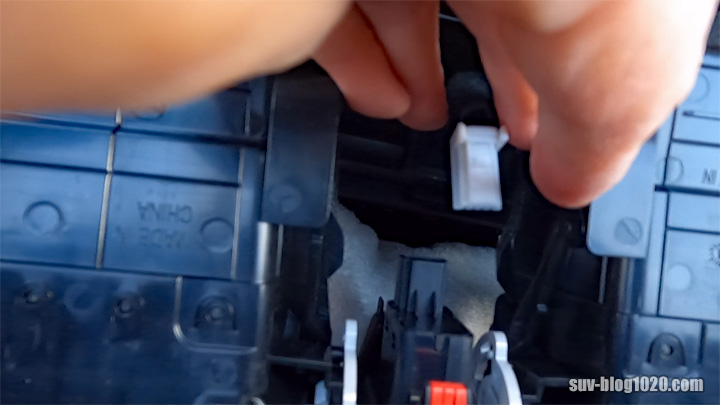

最後にハザードランプのコネクタを外せばアッパーデコレーションパネル外しは完了です。

cx8-tvkit-install-9

マツコネの外し方とテレビキット取り付けは次のページへ
